Механизмы стеклянных раздвижных перегородок Ducasse

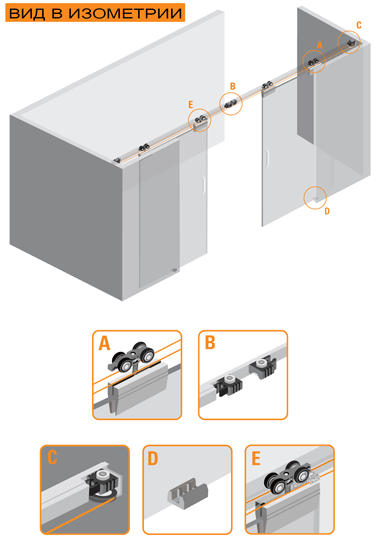

Модель D-80 VD synchro

Механизмы стеклянных раздвижных перегородок
Механизмы стеклянных раздвижных перегородок
Технические характеристики механизмов стеклянной раздвижной перегородки

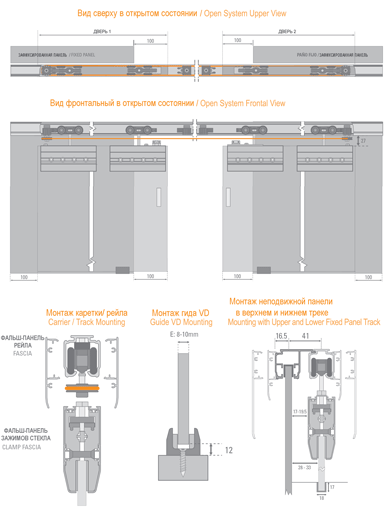

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Премиум, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100 000 циклов.



Справочные данные механизмов стеклянных раздвижных перегородок



Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца стекла 55мм

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.

Нагрузка на комплект до 80 кг.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

Комплект роликов

  • 4 каретки D80
  • 2 фиксатора
  • 2 зажимных комплекта с пробковыми прокладками
  • 2 потайных болта с гайкой
  • 6 пар винтов зажимных комплектов
  • гид под стекло
  • крепеж

Аксессуары

  • Направляющий рейл Al
  • Кронштейн к рейлу



Механизмы стеклянных раздвижных перегородок

Механизмы стеклянных раздвижных перегородок



Комплектация механизмов стеклянных раздвижных перегородок

Комплектация D-80 VD synchro

на 2 створки

Артикул комплекта
Рейл
Кол-во кронштейнов
Кол-во комплектов роликов
D 80 3.2
Длина 3,2 м
6 шт
2
D 80 4
Длина 4 м
6 шт
2

Механизмы стеклянных раздвижных перегородок Ducasse

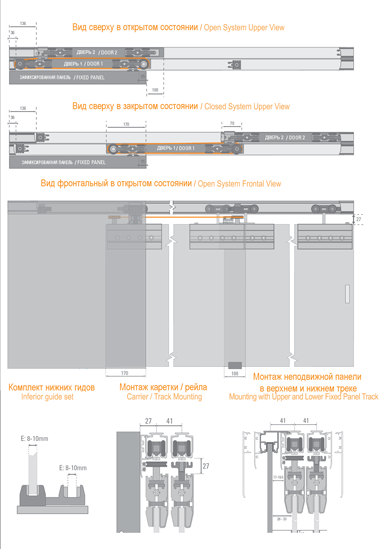

Модель D-80 VD telescopic

Механизмы стеклянных раздвижных перегородок
Механизмы стеклянных раздвижных перегородок
Технические характеристики механизмов стеклянной раздвижной перегородки

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Премиум, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100 000 циклов.



Справочные данные механизма стеклянных раздвижных перегородок

Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца стекла 55мм

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.

Нагрузка на комплект до 80 кг.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

 Комплект роликов

  • 4 каретки D80
  • 2 фиксатора
  • 2 зажимных комплекта с пробковыми прокладками
  • 2 потайных болта с гайкой
  • 6 пар винтов зажимных комплектов
  • гид под стекло
  • крепеж

Аксессуары

  • Направляющий рейл Al



Механизмы стеклянных раздвижных перегородок

Механизмы стеклянных раздвижных перегородок

Комплектация механизмов стеклянных раздвижных перегородок

Комплектация D-80 VD telescopic

на 2 створки

Артикул комплекта
Рейл
Кол-во комплектов роликов
D 80 2
Длина 2 м
2
D 80 3.2
Длина 3,2 м
2

Механизмы стеклянных раздвижных перегородок Ducasse

Модель D-80 VD

Механизмы стеклянных раздвижных перегородок
Механизмы стеклянных раздвижных перегородок
Технические характеристики механизмов стеклянной раздвижной перегородки

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали класс Премиум, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Справочные данные механизма стеклянных раздвижных перегородок

Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца стекла 53мм

Минимальная толщина стекла 8 мм, максимальная толщина стекла 10 мм.

Нагрузка на комплект до 80 кг.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

 Комплект роликов

  • 4 каретки D80
  • 2 фиксатора
  • 2 зажимных комплекта с пробковыми прокладками
  • 2 потайных болта с гайкой
  • 6 пар винтов зажимных комплектов
  • гид под стекло
  • крепеж

Аксессуары

  • Направляющий рейл Al
  • Кронштейн к рейлу



Механизмы стеклянных раздвижных перегородок

Комплектация механизмов стеклянных раздвижных перегородок

Комплектация D-80 VD

на одностворчатый проем

Артикул комплекта
Рейл
Кол-во кронштейнов
Кол-во комплектов роликов
D-80VD 1,6
Длина 1.6 м
4
1
D-80VD 1,8
Длина 1.8 м
4
1
D-80VD 2,0
Длина 2.0 м
4
1

Комплектация D-80 VD

на двухстворчатый проем

D-80VD 3.2
Длина 3,2 м
6
2

Механизмы раздвижных дверей Ducasse

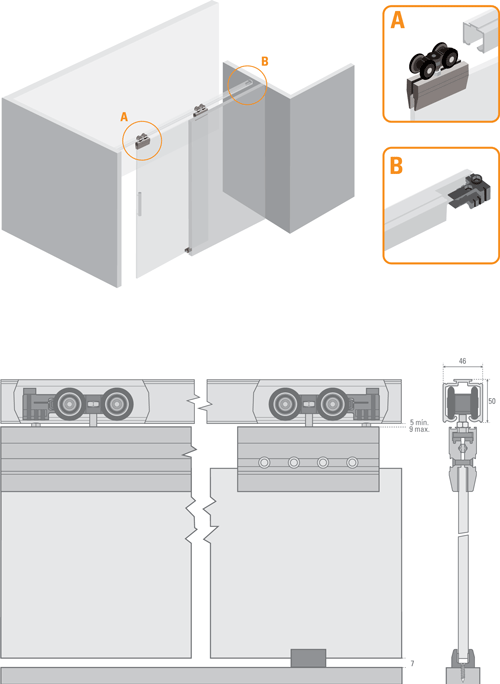

Модель D-150 VD

Технические характеристики механизма раздвижных дверей

Четырехколесный механизм с фиксатором и комплектом зажимных пластин для стекла. Зажимные комплекты закрепляют стекло без сверления. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.



Справочные данные механизма раздвижных дверей

 Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца двери 53 мм.

Минимальная толщина стекла 8мм, максимальная 12 мм.

Нагрузка на комплект 150кг/дверь.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

 Комплект на одностворчатый проем

  • комплект роликовых механизмов на одну дверь
  • 2 зажимных комплекта с пробковыми прокладками
  • 2 потайных болта с гайкой
  • 6 пар винтов зажимных комплектов
  • гид под стекло
  • крепеж

 Аксессуары

  • Направляющий рейл Al



Комплектация механизмов раздвижных дверей

Комплектация D-150 VD на одностворчатый проем

Артикул комплекта
Рейл
Кол-во комплектов роликов
D 150 VD 2.0
Длина 2,0м
1
D 150 VD 3.0
Длина 3,0м
1
Механизмы стеклянных складных дверей Ducasse

Модель TAURO PLVD-80

Технические характеристики механизмов складных дверей



Комплект механизмов для стеклянных складных дверей повышенной нагрузки.
Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.





Справочные данные механизма складных дверей



Подшипник Premium

 Толщина стекла 8-10 мм

 Максимальная ширина двери 750 мм

Нагрузка 80 кг

    Аксессуары

Направляющий рейл Al

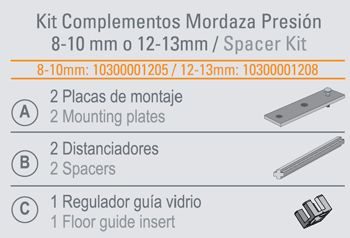

Переходник для зажима на стекло 8-10 мм.

Механизмы стеклянных раздвижных дверей

Переходник позволяет установить нужный размер зажима для стекла. Возможна установка в зажим стекла толщиной от 8-10мм до 12-13мм. Применяется с комплектами зажимов на стекло в раздвижных перегородках.

Механизмы стеклянных раздвижных дверей

Поводок для стеклянной раздвижной двери. Состав: пластик, алюминий

Ограничитель хода стеклянного полотна. Крепится на полу. Материал металл+резина.

Используемые профиля для механизмов раздвижных дверей Ducasse
Алюминиевый профиль D-80

Алюминиевый профиль под механизмы серии D-80. Не анодированный.

Длина профиля 1,6м, 1,8м, 2м, 3,2м, 4м.

Алюминиевый профиль Rail U-150

Алюминиевый профиль под механизмы серии D-150. Анодированное покрытие. Цвет серебро.

Длина профиля 2м, 3м, 6м

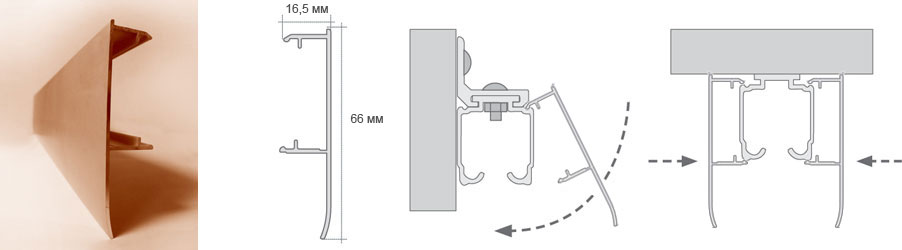

FASCIA U-21 66
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

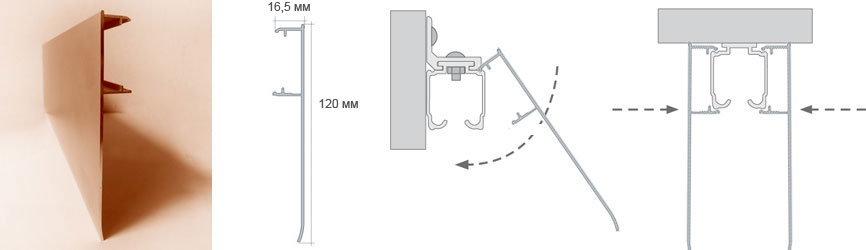

FASCIA U-21 120
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

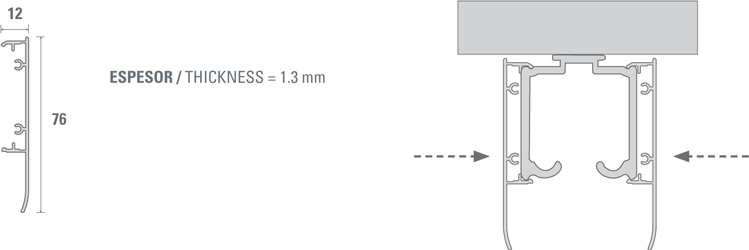

FASCIA U-150
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-150 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

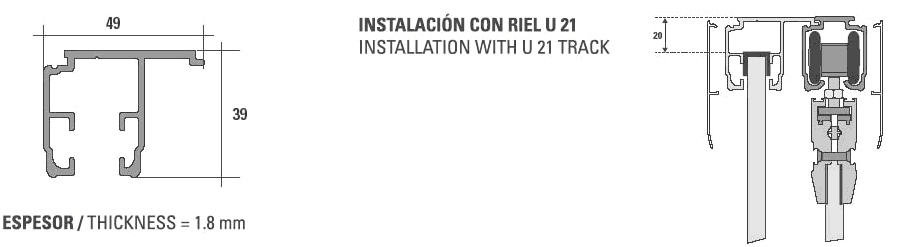

FIXED PANEL WIDE TRACK
Алюминиевый профиль для верхней фиксации неподвижной стеклянной панели. Применяется с профилем U-21 и декоративным карнизом Fascia U-21. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

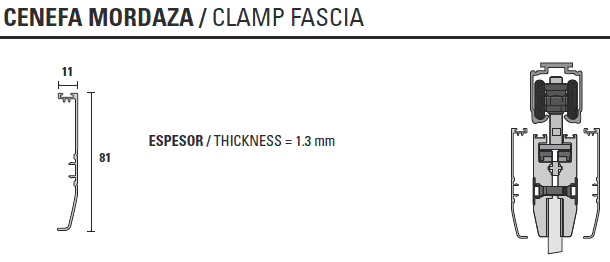

CLAMP FASCIA
Алюминиевый профиль-декоративная планка зажимов для стекла. Устанавливается на 2 зажима по всей ширине стекла. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

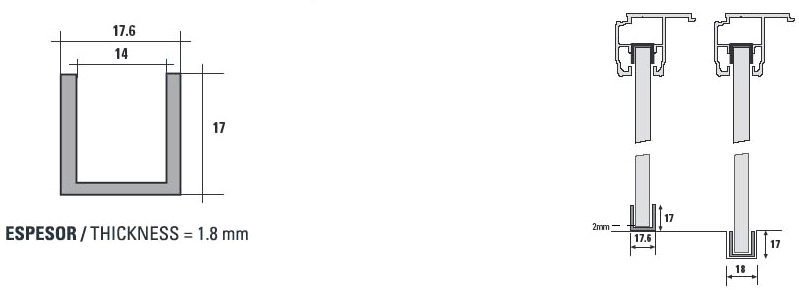

FIXED PANEL LOW TRACK
Алюминиевый профиль для нижней фиксации неподвижной стеклянной панели. Анодированное покрытие. Цвет серебро. Длина профиля 2м.

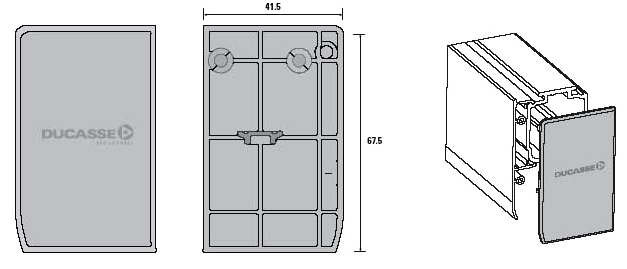

FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик.
