Механизмы складных дверей Ducasse

Модель D-80 PL 2

механизмы складных дверей
механизмы складных дверей
Технические характеристики механизмов складных дверей

Основу системы составляет четырехколесный механизм, петли, установочные шарниры, аксессуары.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов. Нагрузка на комплект до 40 кг на створку.

Справочные данные механизмов складных дверей



Подшипник Standart

Расстояние от нижнего края направляющей до верхнего торца двери min 17мм- max 22мм

Минимальная ширина двери 20 мм

Комплект роликов с фурнитурой

(2 двери)

  • 1 каретка D80 PL
  • 1 пластина каретки
  • 2 установочные пластины
  • 1 верхний шарнир с установочным основанием
  • 1 нижний шарнир
  • 3 петли
  • 1 гид G С 16
  • 2 выравнивателя
  • винты

Аксессуары

Направляющий рейл Al



Механизмы складных дверей

Механизмы складных дверей



Комплектация механизмов складных дверей

Комплектация PL2

на 2 створки

Артикул комплекта
Рейл
Кол-во комплектов роликов
D 80 PL2-1
Длина 1м
1
D 80 PL 2-2
Длина 2м
1

Механизмы складных дверей Ducasse

Модель D-80 PL 4

механизмы складных дверей
механизмы складных дверей
Технические характеристики механизмов складных дверей

Основу системы составляет четырехколесный механизм, петли, установочные шарниры, аксессуары.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 10 лет/20.000 циклов. Нагрузка на комплект до 40 кг на створку.

Справочные данные механизма складных дверей



Подшипник Standart

 Расстояние от нижнего края направляющей до верхнего  торца двери min 17мм- max 22мм

 Минимальная ширина двери 20 мм

 Комплект роликов с фурнитурой

 (4 двери)

  •  2 каретки D80 PL
  • 2 пластины каретки
  • 2 установочные пластины
  • 1 верхний шарнир с установочным основанием
  • 1 нижний шарнир
  • 9 петель
  • 2 гида G С 16
  • винты

   Аксессуары

Направляющий рейл Al



Механизмы складных дверей

Комплектация механизмов складных дверей

Комплектация PL4

на 4 створки

Артикул комплекта
Рейл
Кол-во комплектов роликов
D 80 PL 2
Длина 2 м
1
D 80 PL 3.2
Длина 3,2м
1

Механизмы складных дверей Ducasse

Модель TAURO PLMD-50

Технические характеристики механизмов складных дверей



Комплект механизмов для складных дверей повышенной нагрузки.
Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый. Панели между собой соединены на скрытых петлях, что уменьшает щель между ними.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.





Справочные данные механизма складных дверей



Подшипник Premium

 Минимальная толщина створок 30 мм

 Максимальная ширина двери 750 мм

Нагрузка 50 кг

    Аксессуары

Направляющий рейл Al

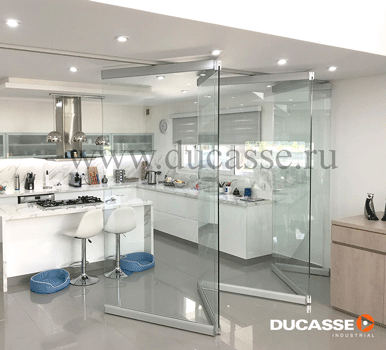

Механизмы стеклянных складных дверей Ducasse

Модель TAURO PLVD-80

Технические характеристики механизмов складных дверей



Комплект механизмов для стеклянных складных дверей повышенной нагрузки.
Комплект Tauro является альтернативой системе выдвижных стен, что позволяет перекрывать проем не просто дверьми, а панелями от пола до потолка. Фурнитура состоит из базового комплекта на две створки с возможностью добавления к нему дополнительных комплектов на две створки каждый.
Таким образом при помощи Tauro возможно перекрыть проем с нужным вам количеством створок на всю ширину. Так же при использовании фурнитуры Tauro возможена установка в проеме одностворчатого полотна выполняющего роль распашной двери.





Справочные данные механизма складных дверей



Подшипник Premium

 Толщина стекла 8-10 мм

 Максимальная ширина двери 750 мм

Нагрузка 80 кг

    Аксессуары

Направляющий рейл Al

Механизмы складных дверей Ducasse

Модель PL-2550

Технические характеристики механизмов складных дверей



Модель механизма PL-2550 применяется для изготовления складных створок толщиной до 18мм. Назначение - мебель, тонкие полотна дверей. Модель механизма складывающейся двери PL-2550 используется с направляющей длиной 2м.





Справочные данные механизма складных дверей



Подшипник Premium

 Расстояние от нижнего края направляющей до верхнего  торца двери 8 мм

 толщина панелей створок минимальная 18мм

Нагрузка 25 кг

    Аксессуары

Направляющий рейл Al
