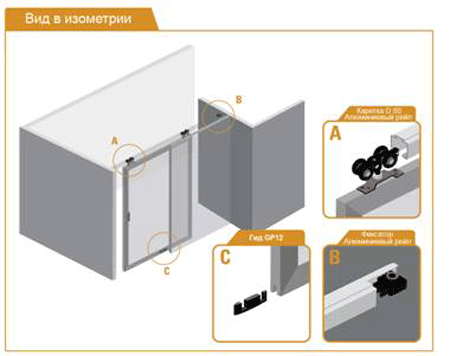

Механизмы раздвижных дверей Ducasse

Модель D-80 CF

механизмы раздвижных дверей
механизмы раздвижных дверей
Технические характеристики механизма раздвижных дверей

Беспороговая система

Четырехколесный механизм с фиксатором и у становочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 80 кг.

Справочные данные механизма раздвижных дверей

 Подшипник Premium

 Расстояние от нижнего края направляющей до  верхнего торца двери min 16.5мм- max 26мм  Минимальная толщина двери 20 мм

 Комплект роликов

  • 2 каретки D80 cf
  • 2 фиксатора
  • 2 пластины закрепления
  • 2 потайных болта с гайкой
  • гид GP12
  • винты

 Аксессуары

  • Направляющий рейл Al
  • Кронштейн к рейлу

Механизмы раздвижных дверей

Механизмы раздвижных дверей



Комплектация механизмов раздвижных дверей

Комплектация

на одностворчатый проем

Артикул комплекта
Рейл
Количество кронштейнов
Кол-во комплектов роликов
D 80 A 1.6
Длина 1,6м
4 шт
1
D 80 A 1. 8
Длина 1,8м
4 шт
1
D 80 A 2.0
Длина 2 м
4 шт
1

Комплектация D-80В на двухстворчатый проем

D 80 B 3.2
Длина 3. 2 м
6 шт
2

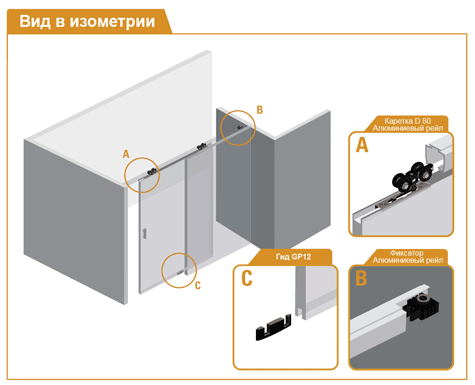

Механизмы раздвижных дверей Ducasse

Модель D-80 OC

механизмы раздвижных дверей
механизмы раздвижных дверей
Технические характеристики механизма раздвижных дверей

Беспороговая система

Четырехколесный механизм с фиксатором и установочной врезной пластиной к торцу двери. Врезная пластина обеспечивает минимальный зазор между рейлом и верхним торцом двери из всего линейного ряда механизмов раздвижных дверей, перегородок.

Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Справочные данные механизма раздвижных дверей

 Подшипник Premium

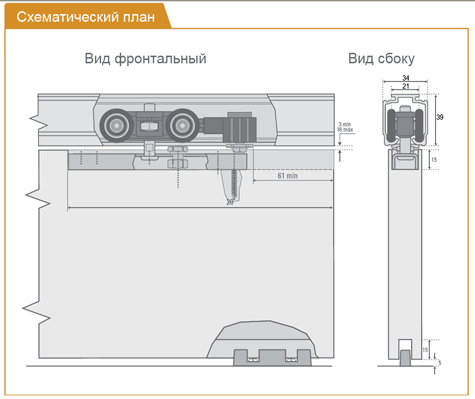

Расстояние от нижнего края направляющей до верхнего торца двери min 3мм - max 16мм

Минимальная толщина двери 25 мм

Нагрузка на комплект до 80 кг.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей.

 Комплект роликов

  • 2 каретки D-80
  • 2 фиксатора
  • 2 потайных пластины закрепления
  • 1 ключ монтажа
  • гид GP12
  • крепеж

 Аксессуары

  • Направляющий рейл Al
  • Кронштейн к рейлу

Механизмы раздвижных дверей

Механизмы раздвижных дверей



Комплектация механизмов раздвижных дверей

Комплектация

на одностворчатый проем

Артикул комплекта
Рейл
Количество кронштейнов
Кол-во комплектов роликов
D 80 OC 1.6
Длина 1,6м
4 шт
1
D 80 OC 1. 8
Длина 1,8м
4 шт
1
D 80 OC 2.0
Длина 2 м
4 шт
1

Комплектация D-80В на двухстворчатый проем

D 80 OC 3.2
Длина 3. 2 м
6 шт
2

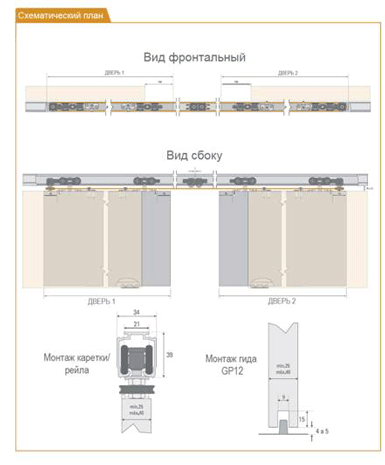

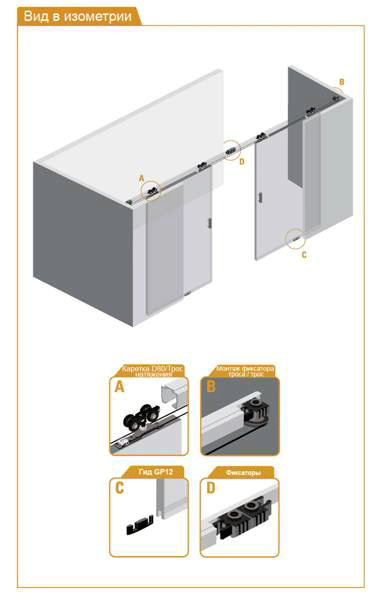

Механизмы раздвижных дверей синхронного раздвижения

Модель D-80 synchro

механизмы раздвижных дверей
механизмы раздвижных дверей
Технические характеристики механизма раздвижных дверей

Беспороговая система

Система синхронного раздвижения двух дверей (двери двигаются в две противоположные стороны проема). Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Справочные данные механизма раздвижных дверей

 Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца двери min 17мм-max 22 мм

Минимальная толщина двери 25мм, максимальная толщина двери 40 мм.

Нагрузка на комплект 80кг/дверь.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

 Комплект на 2 двери

  • 4 каретки D-80
  • 2 фиксатора D-80
  • 2 фиксатора троса
  • 4 натяжителя троса
  • 2 гида
  • 4 пластины фиксации D-80
  • трос 12 ,2м
  • крепеж

 Аксессуары

  • Направляющий рейл Al
  • Кронштейн к рейлу

Механизмы раздвижных дверей

Механизмы раздвижных дверей



Комплектация механизмов раздвижных дверей

Комплектация D-80 synchro на двухстворчатый проем

Артикул комплекта
Рейл
Количество кронштейнов
Кол-во комплектов роликов
D 80 synchro 2.0
Длина 2,0м
4 шт
2
D 80 synchro 3. 2
Длина 3,2м
6 шт
2
D 80 synchro 4.0
Длина 4,0 м
6 шт
2

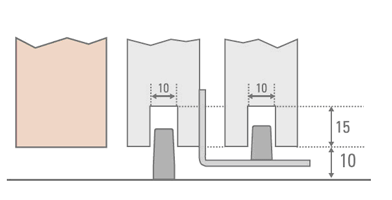

Комплект механизма раздвижных дверей телескопического выдвижения
Модель D-80 telescopic
механизмы раздвижных дверей
механизмы раздвижных дверей
Технические характеристики механизма раздвижных дверей

Беспороговая система

Cистема позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом

Алюминиевая направляющая. Толщина стенки профиля 1,7мм.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов.

Справочные данные механизма раздвижных дверей

 Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца двери min 17мм-max 22 мм

Минимальная толщина двери 25мм, максимальная толщина двери 40 мм .

Нагрузка на комплект 80кг/дверь.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

 Комплект на 2 двери

  • 4 каретки D-80
  • 2 фиксатора D-80
  • 2 фиксатора троса
  • 1 натяжитель от стены
  • 1 натяжитель винтовой
  • нижний гид
  • 4 пластины фиксации
  • трос 4,2м
  • крепеж

 Аксессуары

  • Направляющий рейл Al

Механизмы раздвижных дверей



Комплектация механизмов раздвижных дверей

Комплектация D-80 telescopic на двухстворчатый проем

Артикул комплекта
Рейл
Кол-во комплектов роликов
D 80 telescopic 2.0
Длина 2,0м
2
D 80 telescopic 3.2
Длина 3,2м
2

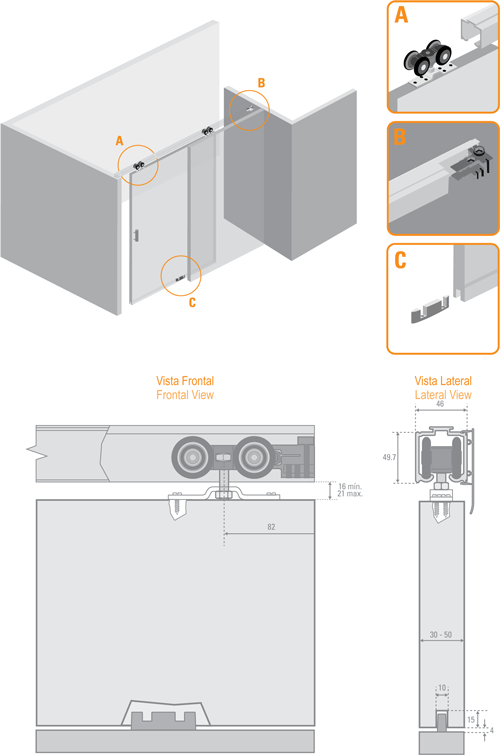

Механизмы раздвижных дверей Ducasse

Модель D-150

Технические характеристики механизма раздвижных дверей

Четырехколесный механизм с фиксатором и установочной пластиной к торцу двери. Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом или закрытом.

Колеса с подшипниками из закаленной стали, покрытые 100% натуральным нейлоном 6,6. Бесшумное плавное скольжение. В подшипники заложен смазочный состав.

Срок эксплуатации ориентировочно 27 лет/100.000 циклов. Нагрузка на комплект до 150 кг.



Справочные данные механизма раздвижных дверей

 Подшипник Premium

Расстояние от нижнего края направляющей до верхнего торца двери min 16мм-max 21 мм

Минимальная толщина двери 30мм, максимальная толщина двери 50 мм .

Нагрузка на комплект 150кг/дверь.

Алюминиевая направляющая в точности повторяет форму колеса, пятно контакта выглядит полукругом, что способствует более плавному ходу каретки в направляющей

 Комплект на одностворчатый проем

  • комплект роликовых механизмов на одну дверь
  • алюминиевая направляющая
  • нижний поводок, установочная фурнитура

 Аксессуары

  • Направляющий рейл Al



Комплектация механизмов раздвижных дверей

Комплектация D-150 CF на одностворчатый проем

Артикул комплекта
Рейл
Кол-во комплектов роликов
D 150 CF 2.0
Длина 2,0м
1
D 150 CF 3.0
Длина 3,0м
1
Используемые профиля для механизмов раздвижных дверей Ducasse
Алюминиевый профиль D-80

Алюминиевый профиль под механизмы серии D-80. Не анодированный.

Длина профиля 1,6м, 1,8м, 2м, 3,2м, 4м.

Алюминиевый профиль Rail U-150

Алюминиевый профиль под механизмы серии D-150. Анодированное покрытие. Цвет серебро.

Длина профиля 2м, 3м, 6м

Кронштейн к U-21
Алюминиевый кронштейн под профиль U-21. Предназанчен для крепления профиля к стене.

Кронштейн к U-21, U-150
Алюминиевый кронштейн под профиль U-21, U-150. Предназанчен для крепления профиля к стене.

FASCIA U-21 66
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

FASCIA U-21 120
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-21 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

FASCIA U-150
Алюминиевый декоративный профиль-карниз защелкивается на профиль U-150 по длине. Анодированное покрытие. Цвет серебро. Длина профиля 2м, 3м.

FASCIA 66 U-21 CAP
Торцевая заглушка на профиль U-21 с карнизом Fascia U-21. Материал пластик.

Поводок для деревянной раздвижной двери. Состав: пластик

Цена 50 руб.

Поводок для двойных раздвижных деревянных дверей. Состав: пластик, металл

Цена - 150 руб.

www.ducasse.ru
(495) 518-85-96
e-mail: info@ducasse.ru
